Магистральные фильтры Kraftmann / ALUP

Компания KRAFTMANN (ALUP) предлагает фильтры нового поколения, оптимизированные по производительности и имеющие уникальный фильтрующий элемент для снижения падения давления.

Магистральные фильтры Kraftmann

Модель Пропускная
способность
Макс. давление Соединение Габариты Картридж
  [м3/мин] [бар]   [мм]

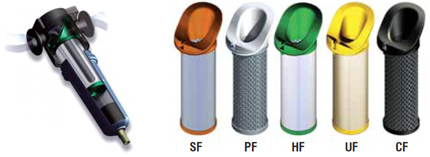

Фильтры серии: SF (ч 3 мкн, м 5 мг/м3), PF (ч 1 мкн, м 0,5 мг/м3), HF (ч 0,01 мкн, м 0,01 мг/м3),
UF (ч 0,01 мкн, м 0,0008 мг/м3), CF (ч 0,01 мкн, м 0,003 мг/м3)
KF 02 - B* -** 0,566 16 1/4 113,6х205,5х102 E - * -02
KF 03 - B* -** 0,983 16 3/8 113,6х205,5х102 E - * -03
KF 04 - B* -** 1,416 16 1/2 113,6х252х102 E - * -04
KF 06 - B* -** 2,116 16 3/4 132х262,1х127 E - * -06
KF 07 - B* -** 2,916 16 3/4 132х262,1х127 E - * -07
KF 08 - B* -** 4,45 16 1 132х262,1х127 E - * -08
KF 10 - B* -** 7,283 16 1 1/2 200х336,7х178 E - * -10
KF 11 - B* -** 10,2 16 1 1/2 200х336,7х178 E - * -11
KF 12 - B* -** 11,35 16 2 200х566х178 E - * -12
KF 13 - B* -** 16,466 11 2 1/2 230,8х634,4х204 E - * -13
KF 14 - B* -** 21,950 11 2 1/2 230,8х634,4х204 E - * -14
KF 15 - B* -** 29,166 11 2 1/2 230,8х634,4х204 E - * -15
KF 16 - B* -** 33,983 11 3 230,8х817,1х204 E - * -16
KF 17 - B* -** 42,483 11 3 230,8х1085,1х204 E - * -17

* - звездочка заменяется на серию фильтра;
** - две звездочки заменяются на имя доп.опции для фильтра. Пример: фильтр KF02-BSF-DP1

Наименование допоплнительных опций:

T - Ручной клапан слива конденсата. Установлен в стандарте у CF 02-12. Опция для SF, PF, HF, UF 02-12.
D - Встроенное автоматическое устройство для слива конденсата. Установлен в стандарте на SF, PF, HF, UF 02-12.
W - Внешнее автоматическое устройство для слива конденсата. Опция для KF 14-17.
X - Адаптер для внешнего конденсатоотводчика. Для фильтров KF 02-12
P1 - Индикатор загрязненности "окошко". Установлен в стандарте у SF, PF, HF, UF 02-07.
G1 - Индикатор загрязненности "манометр". Установлен в стандарте на SF, PF, HF, UF 08-17.
M - Цифровой монометр. Опция для KF 02-17
Z - Интелектуальный электронный конденсатоотводчик KXD. Данная опция возможна:

  • для SF (02-08) тип KXD-1 указать в комплектации Z1
  • для PF/HF/UF (02-12) тип KXD-1
  • для SF (09-12) тип KXD-3 указать в комплектации Z2
  • Данный конденсатоотводчик в стандарте установлен:
  • для PF/HF/UF (14-17) тип KXD-3 указать в комплектации Z2
  • для SF (14-17) тип KXD-10 указать в комплектации Z3

фильтры Kraftmann

Модель Пропускная
способность
Макс. давление Соединение Габариты Картридж
  [м3/мин] [бар]   [мм]
Фильтры серии KF: KF 9 (ч 3 мкн, м 5 мг/м3), KF 7 (ч 1 мкн, м 1 мг/м3), KF 5 (ч 0,01 мкн, м 0,01 мг/м3), KF 1 (м 0,003 мг/м3)
KF *-52 18,5 16 DN 80 1038х260 E-*-PV
KF *-54 28,333 16 DN 80 1219х406 E-*-PV (2 шт)
KF *-56 35,416 16 DN 80 1219х406 E-*-PV (2 шт)
KF *-60 52,633 16 DN 100 1245х413 E-*-PV (3 шт)
KF *-64 70,833 16 DN 100 1327х508 E-*-PV (4 шт)
KF *-68 88,5 16 DN 100 1327х508 E-*-PV (5 шт)
KF *-72 141,5 16 DN 150 1387х610 E-*-PV (8 шт)
KF *-76 194,5 16 DN 150 1589х711 E-*-PV (11 шт)
KF *-80 247,5 16 DN 150 1589х711 E-*-PV (14 шт)

* – звездочка заменяется на номер серии фильтра и картриджа. Например: фильтр KF 9-12, картридж к нему E-9-12

Модель Пропускная
способность
Макс. давление Соединение Габариты Картридж
  [м3/мин] [бар]   [мм]
Фильтры серии KF на высокое давление: KF 9 (3 мкн), KF 7 (1 мкн), KF 5 (0,01 мкн), KF 1 (масло 0,003 мг/м3)
KF *-20 HP48 13,75 48 1/2 381х122 E *-24-06
KF *-24 HP48 22,9 48 1 381х122 E *-24-06
KF *-32 HP48 57,233 48 1 609х100 E *-32-11
KF *-54 HP48 115,9 48 DN 65 1168х406 E *-54

* – звездочка заменяется на номер серии. Например: фильтр KF 9-20 HP48 или картридж E 9-24-06.

Модель Пропускная
способность
Макс. давление Соединение Габариты Картридж
  [м3/мин] [бар]   [мм]
Фильтры серии KM с большой пропускной способностью, степень фильтрации 0,1 мкн
KM 1 3,666 14 2 1100х520 MM 1F
KM 2 7,333 14 2 1100х520 MM 2F
KM 3 14,5 14 2 1/2 1570х520 MM 3F
KM 4 31,833 14 DN 100 2080х625 MM 4F
KM 5 43,333 14 DN 100 2085х680 MM 5F
KM 6 60,833 14 DN 100 2490х830 MM 6F
KM 7 69,5 14 DN 100 2490х830 MM 7F
KM 8 86,833 14 DN 100 2490х830 MM 8F
Модель Пропускная
способность
Макс. давление Соединение Габариты Картридж
  [м3/мин] [бар]   [мм]
Активированный карбоновый фильтр серии CA
CA 71 1,166 16 1/2 1920х300х750 -
CA 110 1,833 16 3/4 1915х300х750 -
CA 160 2,666 16 3/4 1930х300х750 -
CA 200 3,333 16 1 1950х300х750 -
CA 300 5 16 1 1950х300х750 -
CA 450 7,5 16 1 1/2 1965х580х750 -
CA 650 10,833 16 1 1/2 1965х580х750 -
CA 800 13,333 16 2 1985х580х750 -
CA 1000 16,666 10 DN 80 2110х875х800 -
CA 1250 20,833 10 DN 80 2355х1600х800 -
CA 1600 26,666 10 DN 80 2645х1580х800 -
CA 1900 31,666 10 DN 80 2526х1750х960 -
CA 2250 37,5 10 DN 100 2526х1765х1010 -
CA 2700 45 10 DN 100 2875х1800х1010 -
CA 3600 60 10 DN 100 3015х2060х1110 -
